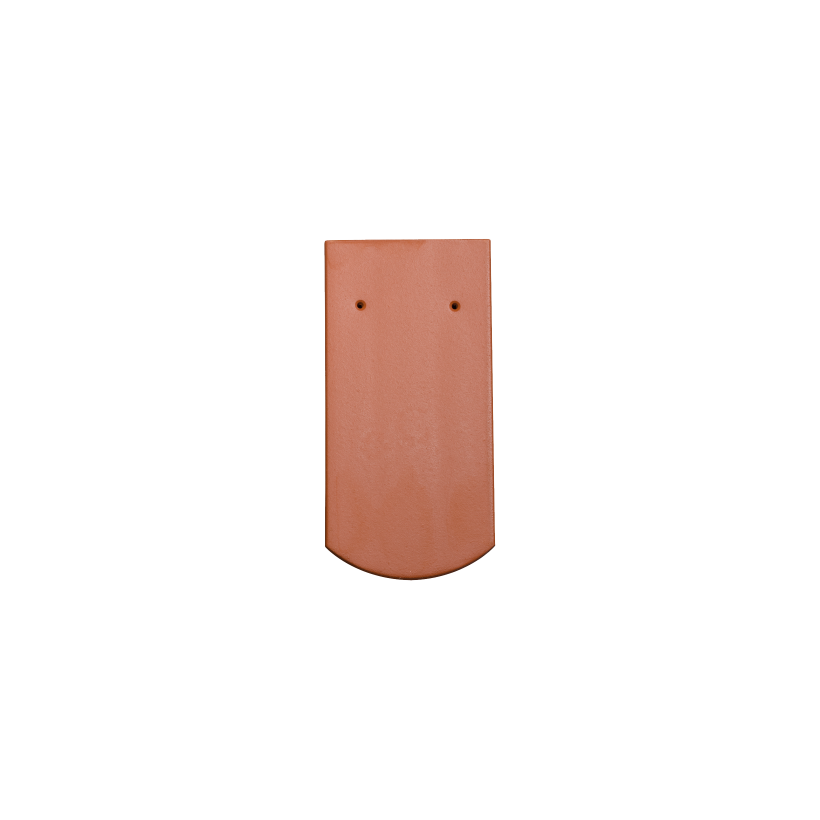

Tower Plain tile 14,2×28,5

Plain Tile

Dimensions

Surface & Color

Selected surface/color: red brown

Natural red/engobed

Are you looking for expert advice?
Contact

Can't find the variant you want?
Request individual tile

Overall dimension

14,2 x 28,5 cm

Cover length (CL)

11,0 - 12,0 cm

Required no. of units per m²

62 - 79

Weight per unit

0,95 - 1,1 kg

Recommended roof pitch

≥ 30°

The smallest plain tile from Jacobi, the tower plaintile, is particularly suitable for covering small roof areas such as towers, canopies or bay windows. Thanks to its small format, it is easy to install. It is available in three colors.

Dimensions

Dimensions
Dimensions default
Overall dimensions 14,2 x 28,5 cm
Cover length (CL) 11,0 - 12,0 cm
Cover width (CW) 62 - 79
Required no. of units per m² 0,95 - 1,1 kg
Weight per unit ≥ 30°

Latt distance ridge LAF in mm

Latt distance ridge LAF in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
125 120 105 115 105 100 90 95 -
100 100 100 90 90 90 90 90 -
85 85 75 75 65 65 60 60 -

Ridge-batten distance FLA in mm

Ridge-batten distance FLA in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
95 95 85 80 70 60 65 50 -
90 90 80 80 70 65 60 60 -
85 85 80 80 75 75 65 65 -
Doppeldeckung Turmbiber
Doppeldeckung Turmbiber
Ortgangabschluss Zahnleiste
Ortgangabschluss Zahnleiste
