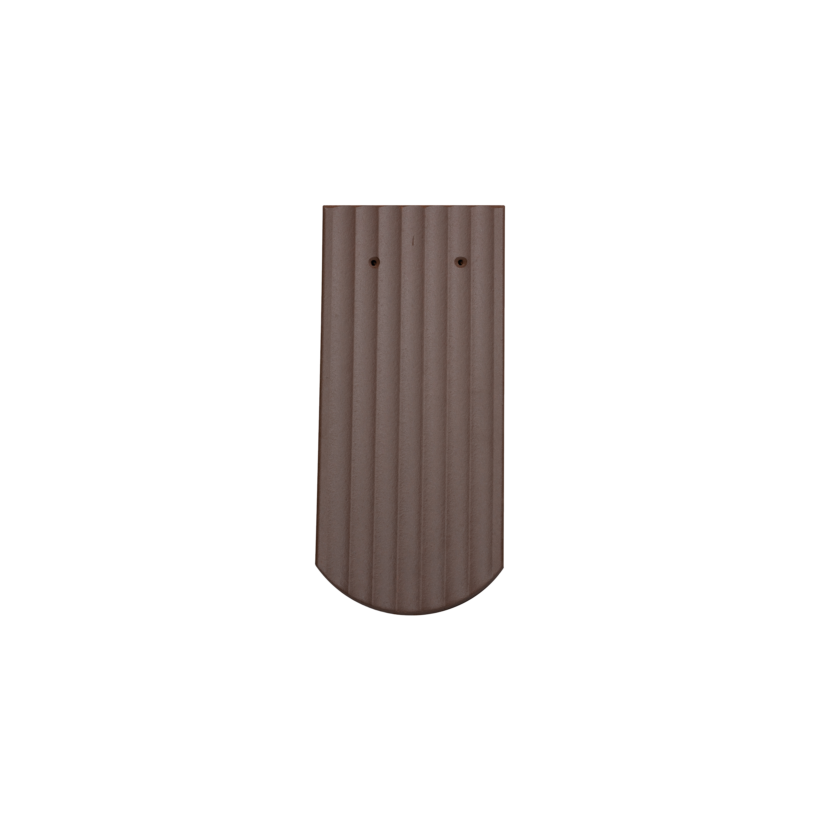

Waved Plain tile17x38

Surface & Color

Selected surface/color: brown

Natural red/engobed

Are you looking for expert advice?
Contact

Can't find the variant you want?
Request individual tile

Overall dimension

17,0 x 38,0 cm

Cover length (CL)

15,0 - 16,0 cm (DD)

Cover length (CL)

30,0 - 32,0 cm (KD)

Required no. of units per m²

36 - 41

Weight per unit

1,7 - 2,2 kg

Recommended roof pitch

variiert mit Lattmaßen

Whether as a round cut or a hexagon – our waved plain tile in the 17×38 format impresses with its wavy structure. It is available in different color variants and is therefore equally suitable for new buildings and historical properties.

Dimensions

Dimensions
Dimensions default
Overall dimension 17,0 x 38,0 cm
Cover length (CL) 15,0 - 16,0 cm
Cover width (CW) 30,0 - 32,0 cm
Required no. of units per m² 36 - 41
Weight per unit 1,7 - 2,2 kg
Recommended roof pitch variiert mit Lattmaßen

Latt distance ridge LAF in mm

Latt distance ridge LAF in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
125 120 105 115 105 100 90 95 -
100 100 100 90 90 90 90 90 -
85 85 75 75 65 65 60 60 -

Ridge-batten distance FLA in mm

Ridge-batten distance FLA in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
95 95 85 80 70 60 65 50 -
90 90 80 80 70 65 60 60 -
85 85 80 80 75 75 65 65 -
