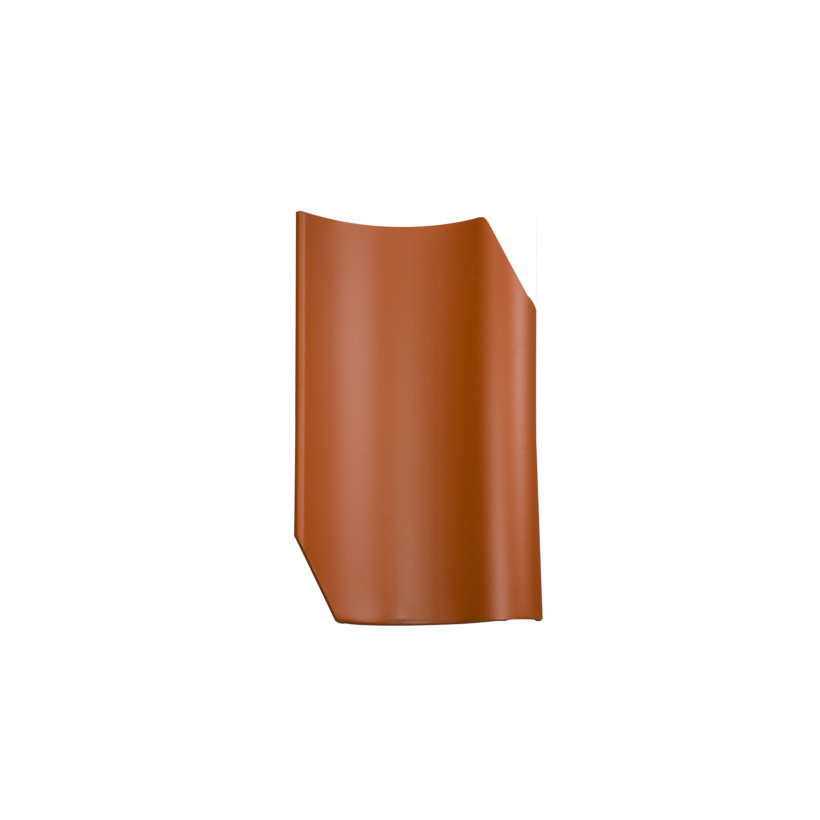

H2

Hollow tiles

Surface & Color

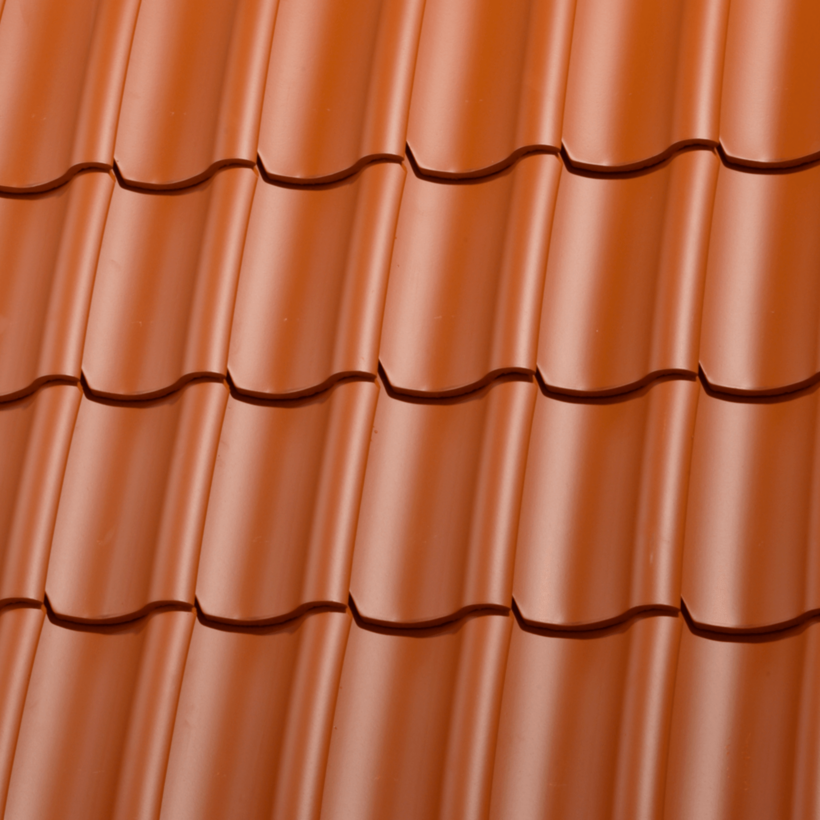

Selected surface/color: old red

Natural red/engobed

Special series

Are you looking for expert advice?
Contact person/ dealer directory

Can't find the variant you want?
Request individual tile

Overall dimension

24,0 x 40,0 cm

Cover length (CL)

32,0 cm

Cover width (CW)

20,5 cm

Required no. of units per m²

ca. 15,2

Weight per unit

ca. 2,7 kg

Recommended roof pitch

≥ 40°

None of our roof tiles have as much tradition as the hollow tiles H1 and H2. They have been produced since Jacobi was founded in 1860. To date, over 500 million hollow tiles have been fired and many historic buildings have used them. Hollow tile H1 is a short tile for “Aufschnitt” roofing whereas the H2 is longer for “Vorschnitt” roofing. The classic is extremely popular for maintaining the value of listed buildings and renovating old roofs.

Dimensions

Dimensions
Dimensions default
Overall dimensions 24,0 x 40,0 cm
Cover length (CL) 32,0 cm
Cover width (CW) 20,5 cm
Required no. of units per m² ca. 15,2
Weight per unit ca. 2,7 kg
Double beading pcs. per rm ca. 3,2
Smallest packaging unit 72 St.
Pcs/pallet 288
Recommended roof pitch ≥ 40°

Latt distance ridge LAF in mm

Latt distance ridge LAF in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 45 40 35 25 25 20 - - -
F1v 60 55 50 45 40 35 30 30 -
F6v 70 65 60 55 45 45 35 35 -
F9 60 50 45 40 35 30 25 - -
F16 65 60 55 50 45 40 35 30 -

Ridge-batten distance FLA in mm

Ridge-batten distance FLA in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 130 120 115 110 105 100 - - -
F1v 155 155 150 140 135 130 110 110 -
F6v 150 145 140 130 125 120 110 110 -
F9 125 115 110 100 95 90 85 - -
F16 135 125 120 115 110 100 30 85 -

Lath spacing ridge (LAF) in mm

Lath spacing ridge (LAF) in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
H2 - - 45 40 - - - - -

Ridge-batten distance FLA for ridge universal 90°

Ridge-batten distance FLA for ridge universal 90°
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
H2 - - 115 110 - - -
Skizze mit Dachschnitt von Hohlpfanne H1 und H2
Beispiel Firstausbildung: Hohlpfannen H1 und H2
Skizze mit Doppelwulst von Hohlpfanne H1 und H2
Doppelwulst Hohlpfannen H1 und H2

Dachziegel-Technik App

Mit unserer App Dachziegel Technik bleiben Sie immer auf dem neuesten Stand und erhalten alle wichtigen Informationen und technische Daten rund um unsere Produkte - auch offline!

Mehr über die App erfahren

Header für das kostenlose Werkzeug App Dachziegel Technik

Rechner für Schneeschutzsysteme

Unser Rechner für Schneeschutzsysteme wurde entwickelt, um Ihnen einen Überblick über die zu erwartenden Schneelasten zu geben und dient als Orientierungshilfe für die Schneesicherung Ihres Daches.

Zum Rechner für Schneeschutzsysteme

teaser-page--large

None of our roof tiles have as much tradition as the hollow tiles H1 and H2. They have been produced since Jacobi was founded in 1860. To date, over 500 million hollow tiles have been fired and many historic buildings have used them. Hollow tile H1 is a short tile for “Aufschnitt” roofing whereas the H2 is longer for “Vorschnitt” roofing. The classic is extremely popular for maintaining the value of listed buildings and renovating old roofs.

Dimensions

Dimensions
Dimensions default
Overall dimensions 24,0 x 40,0 cm
Cover length (CL) 32,0 cm
Cover width (CW) 20,5 cm
Required no. of units per m² ca. 15,2
Weight per unit ca. 2,7 kg
Double beading pcs. per rm ca. 3,2
Smallest packaging unit 72 St.
Pcs/pallet 288
Recommended roof pitch ≥ 40°

Latt distance ridge LAF in mm

Latt distance ridge LAF in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 45 40 35 25 25 20 - - -
F1v 60 55 50 45 40 35 30 30 -
F6v 70 65 60 55 45 45 35 35 -
F9 60 50 45 40 35 30 25 - -
F16 65 60 55 50 45 40 35 30 -

Ridge-batten distance FLA in mm

Ridge-batten distance FLA in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 130 120 115 110 105 100 - - -
F1v 155 155 150 140 135 130 110 110 -
F6v 150 145 140 130 125 120 110 110 -
F9 125 115 110 100 95 90 85 - -
F16 135 125 120 115 110 100 30 85 -

Lath spacing ridge (LAF) in mm

Lath spacing ridge (LAF) in mm
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
H2 - - 45 40 - - - - -

Ridge-batten distance FLA for ridge universal 90°

Ridge-batten distance FLA for ridge universal 90°
Ridge tile roof pitch
15° 20° 25° 30° 35° 40° 45° 50° 55°
H2 - - 115 110 - - -
Skizze mit Dachschnitt von Hohlpfanne H1 und H2
Beispiel Firstausbildung: Hohlpfannen H1 und H2
Skizze mit Doppelwulst von Hohlpfanne H1 und H2
Doppelwulst Hohlpfannen H1 und H2

Dachziegel-Technik App

Mit unserer App Dachziegel Technik bleiben Sie immer auf dem neuesten Stand und erhalten alle wichtigen Informationen und technische Daten rund um unsere Produkte - auch offline!

Mehr über die App erfahren

Header für das kostenlose Werkzeug App Dachziegel Technik

Rechner für Schneeschutzsysteme

Unser Rechner für Schneeschutzsysteme wurde entwickelt, um Ihnen einen Überblick über die zu erwartenden Schneelasten zu geben und dient als Orientierungshilfe für die Schneesicherung Ihres Daches.

Zum Rechner für Schneeschutzsysteme

teaser-page--large

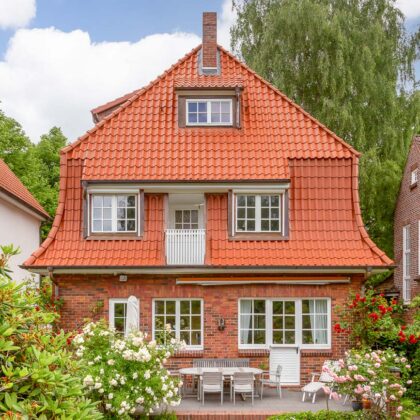

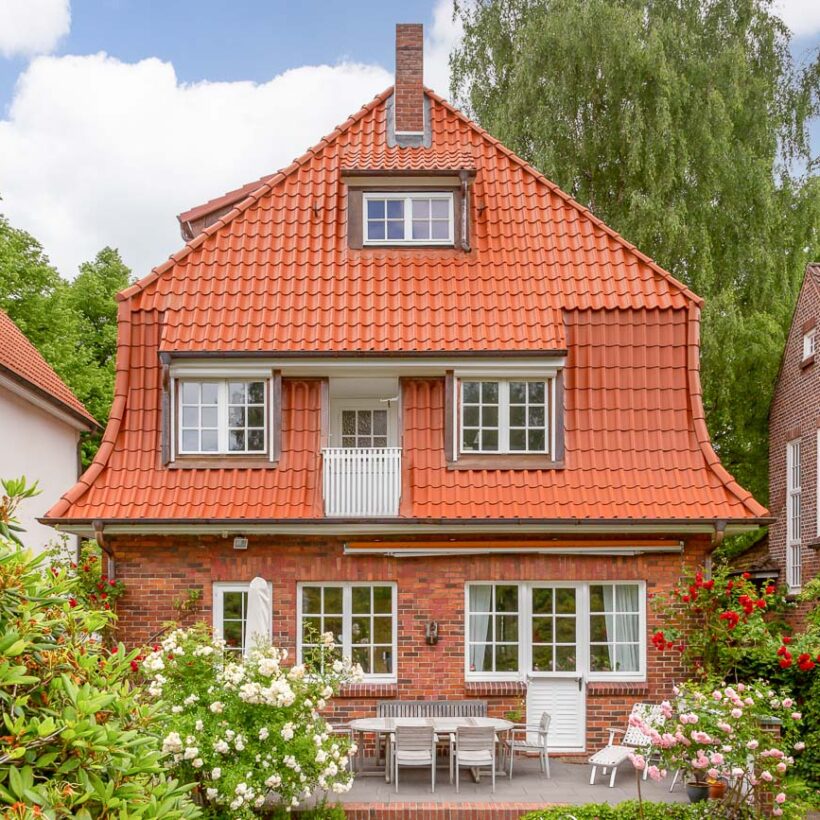

Our roof tiles on the roof
